本产品为LED光源数字控制器，可以为视觉系统提供精确的光亮强度，并且精准控制相机与光源之间的触发时序。通过标准 DIN 35mm导轨卡扣或安装孔固定，专为DC 24V LED光源设计，配备4通道输入输出接口，亮度可分单通道独立调节；额定输入电压为DC 24V，额定输出电流2.5A，当仅使用一路输出时，单路最大支持连接48W光源，适用于额定电压DC24V和额定电流为10mA-2A的LED光源。
1·单机额定功率60W，仅连接一路光源输出时（CH1），最大支持48W光源；
2·PWM频率高，稳定性优越；
3·单机多达4通道LED光源接口，节省安装空间；
4·具备触发功能，可以实现光源的频闪控制，极大延长LED光源的使用寿命；
5·支持PNP和NPN触发，输入电压范围为DC 5-24V；
6·计算机通讯（RS-232）控制，外部硬件触发（高低电平）和软件触发（与计算机通过RS232接口建立通讯，由软件控制光源工作）功能；
7·具备过流保护和过压保护等功能；
8·具备输入电源防反接功能；
9·LED工作中，光量输出均衡；
10·具备256级亮度调节，亮度值自动保存功能；
11．控制面板数码管亮度值显示功能；
12·亮度值锁定功能，防止误操作；
13·控制软件具备模拟控制器的便捷性，兼顾数字控制器和模拟控制器的双重优势。
|
项目 |
参数 |
说明 |
|
产品型号 |
QH-04C100-24V |
|
|
通道数 |
4 |
|
|
亮度可调等级 |
256级 |
0-255 |
|
输入电压 |
DC 24V |
|
|
PWM频率 |
250.0KHz |
|
|
待机功耗 |
≤2W |
|
|
输出电压 |
DC 24V |
|
|
总输出电流 |
≤2.5A |
支持单路最大输出电流2A（仅使用单通道—CH1时） |
|
控制方式 |
PWM控制 |
|
|
触发方式 |
外部触发和软件触发 |
外部触发支持PNP和NPN，电压支持DC5-24V |
|
通讯方式 |
RS-232 |
通过QH软件或根据提供的协议自行编辑 |
|
外部触发 |
电平触发 |
高电平灯灭，低电平灯亮。 |
|
触发延时 |
≤15μs |
|
|
触发电平 |
5-24V(5.0mA) |
|
|
外部触发频率 |
最大可达1KHz |
|
|
最小触发脉宽 |
﹤10μs |
|
|
常用触发脉宽 |
0.1ms-999ms |
|
|
通讯方式 |
RS-232 |
标准DB-9孔对针直通串口（2-2,3-3,5-5） |
|
过压保护 |
有(重启恢复) |
输入电压超过32V时，启动过压保护模式，数码管显示ERR0报警提示；排除故障点后，断电重启可恢复。 |
|
过流保护 |
有(重启恢复) |
输出电流超过4.2A时，启动过流保护模式，数码管显示ERR1报警提示；排除故障点后，断电重启可恢复。 |
|
短路保护 |
有(重启恢复) |
输出短路时，控制器启动保护模式，数码管显示ERR1报警提示；排除故障点后，断电重启可恢复。 |
|
电源反接保护 |
有 |
控制器无动作，不会损坏控制器 |
|
负载能力 |
60W |
4通道同时使用≤60W，仅使用CH1或同时使用CH1和CH2时≤48W |
|
工作环境温度 |
-5℃-45℃ |
|
|

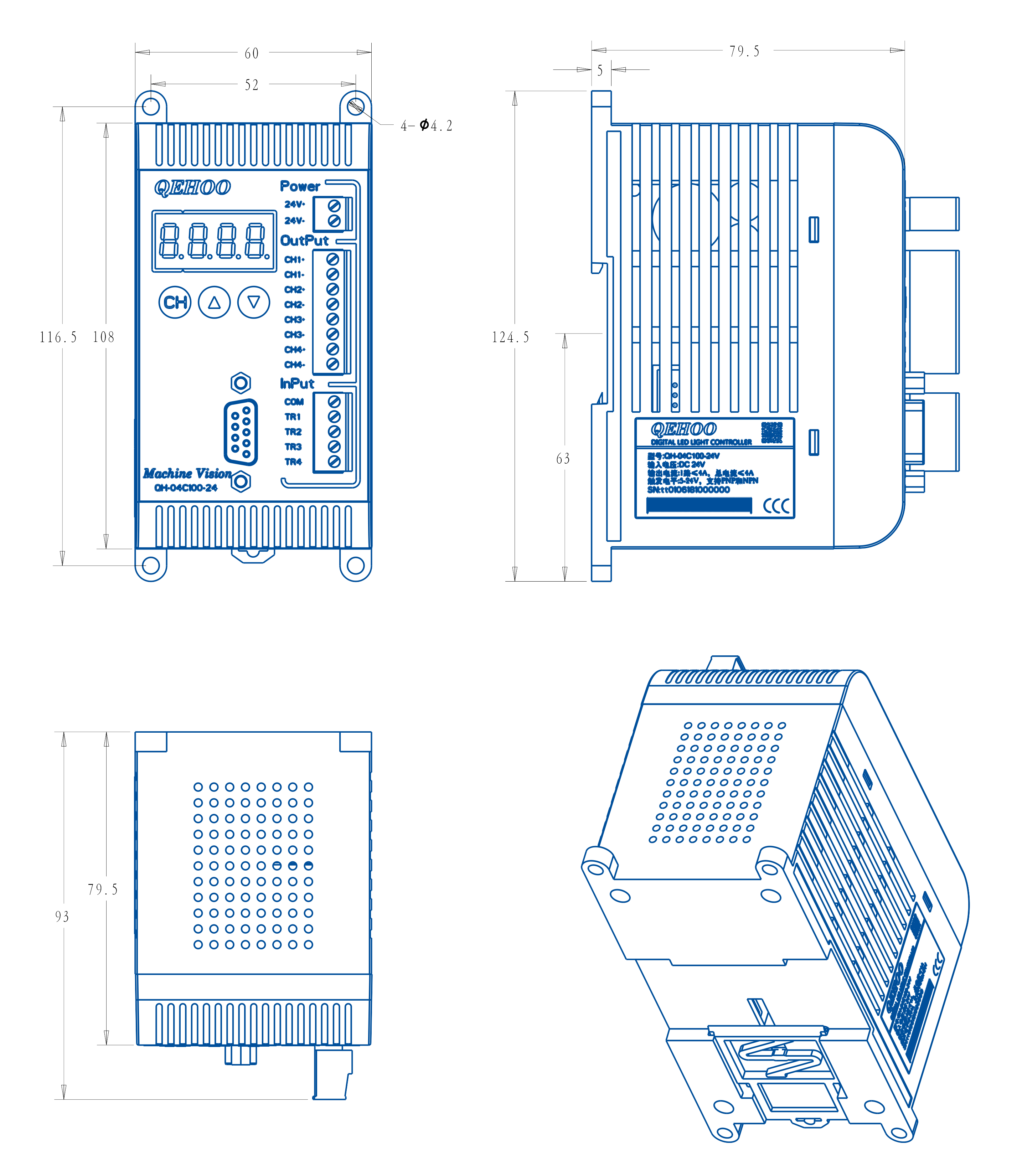

外形尺寸（mm） |
124.5×60×93（L*W*H） |
详见尺寸图 |
|
重量（kg） |
0.3kg |
|
|
绝缘强度 |
20ΜΩ,500Vdc |
|
